三相干式變壓器

產品類別: 三相干式變壓器

帆涌SG/SBK系列三相干式變壓器主要用于各種高低壓成套電氣、新型能源、進出口設備、精密機床、UPS電源、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。具有體積小。重量輕、維護簡單、運行可靠等優點。

全國熱線15026779306 / 021-61998187

產品 · 簡介

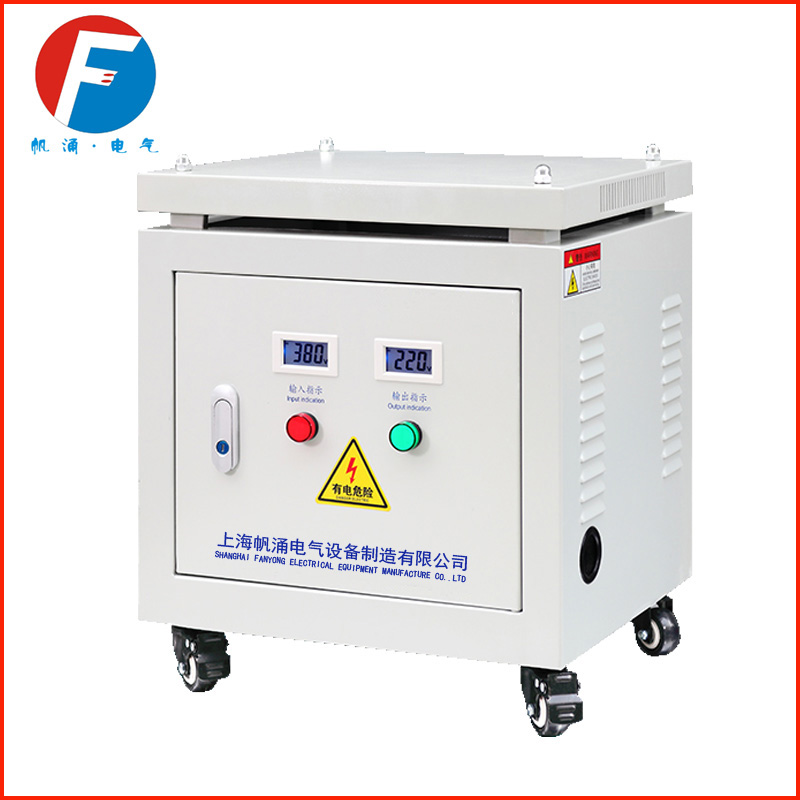

帆涌三相干式變壓器可制成開啟式（不帶外殼）和防護式（帶外殼），具有損耗低、噪音小、防火性能好和不污染環境等優點。是廣泛用于各種低壓成套開關設備及電氣傳動控制設備中的三相電源變壓器。

產品 · 參數

三相干式變壓器（SG）

帆涌三相干式變壓器產品介紹：

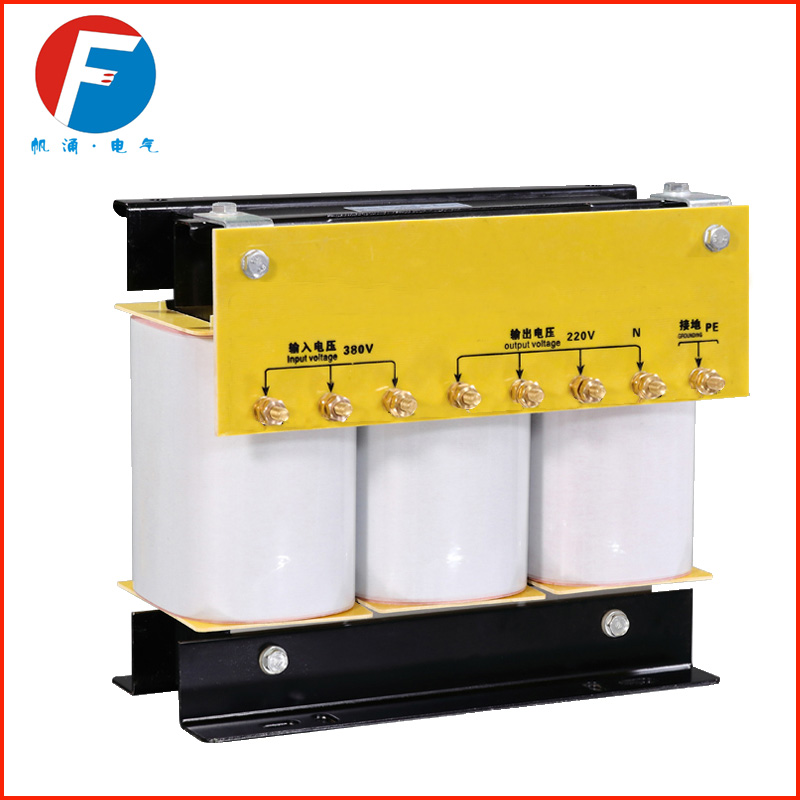

三相干式變壓器是各種電源及電氣設備的主要部件，帆涌三相干式變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用全新優質高硅硅鋼片疊裝，全斜接縫。帆涌電氣設備制造有限公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使三相干式變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單路輸入、單路輸出、多路輸入、多路輸出等多種規格。

帆涌三相干式變壓器產品特點：

①鐵芯

帆涌電氣采用全新優質高硅硅鋼片，主要材質為0.35、0.5厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用合適之材料，使變壓器性能設計達到更佳。（常規材料為全新優質硅鋼片）。

②線材

帆涌電氣采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。

③絕緣材料

帆涌采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

④接線端子排

小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。

⑤鐵腳

帆涌電氣主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇，規耐溫等級為H級180℃。

帆涌變壓器技術參數：

相數	單相	三相
容量	0.05KVA-500KVA	0.5KVA-3000KVA
輸入電壓	1P220V/110V/120V/100V(可根據需求定制各種電壓）	3P 1140V/690V/660V/440V/415V/ 380V/220V/208V/200V/110V(可根據需求訂制各種電壓）
輸出電壓	根據用戶需求訂制各種電壓
電壓準確性	±1
電壓變動率	≤1%
波形失真度	無失真（與輸入波形比較）
絕緣等級	B級、F級、H級
工作效率	≥98%
適用頻率	50/60Hz
聯接方式	Y/Y Y/△ 任意組合
過載能力	允許超過1.2倍額定負載工作4小時（可長期滿載）
噪聲	≤35dB(一公尺內）
溫升	≤60℃
絕緣電阻	≥5MΩ
抗電強度	2500VAC/1min
設計壽命	30年
工作環境	溫度：-20~+45℃ 濕度：≤95%RH不結露
工作場所	無腐蝕性氣體及導電粉塵
安規標準	產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準
冷卻方式	干式風冷
備貨情況	0.5-3000KVA標準機型均備有現貨，所有規格均以標準化生產，價格相當合理。

選擇理由：

1、科學合理的設計，將電壓變動率控制在1~1.5%以內。

2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。

3、采用高度耐溫優質線材制做，自身損耗降至更低，大大提高功效。

4、采用H級絕緣，耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。

5、高效率設計，達98%以上。

6、外觀設計美觀、新穎，功率密度大，體積小，空間使用率高。

7、產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動

使用條件：

1、適用海拔高度：≤5000m

2、環境溫度：-15℃～+45℃

3、相對濕度：≤90%

4、安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。

訂購須知：

用戶在購買產品時，請明確以下幾點：

1、三相隔離變壓器的基本型號、規格、容量及數量；

2、三相隔離變壓器的初、次級電壓；

3、提供次級電壓時最好再提供各輸出電壓的容量分配（多組輸出）；

4、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。

注：用戶如有特殊要求，我公司（帆涌電氣）可以代為設計制造。

專業生產各種型號變壓器：隔離變壓器、三相隔離變壓器、單相隔離變壓器、干式隔離變壓器、三相干式隔離變壓器、大功率變壓器、0.5-3000KVA變壓器。油浸感應調壓器、三相調壓器、感應調壓器、單相油浸式調壓器、油浸自冷感應調壓器、感應自動調壓器、調壓器。無觸點穩壓器、補償穩壓器、大功率穩壓器、380v大功率穩壓器、自動補償式電力穩壓器、三相補償電力穩壓器。
