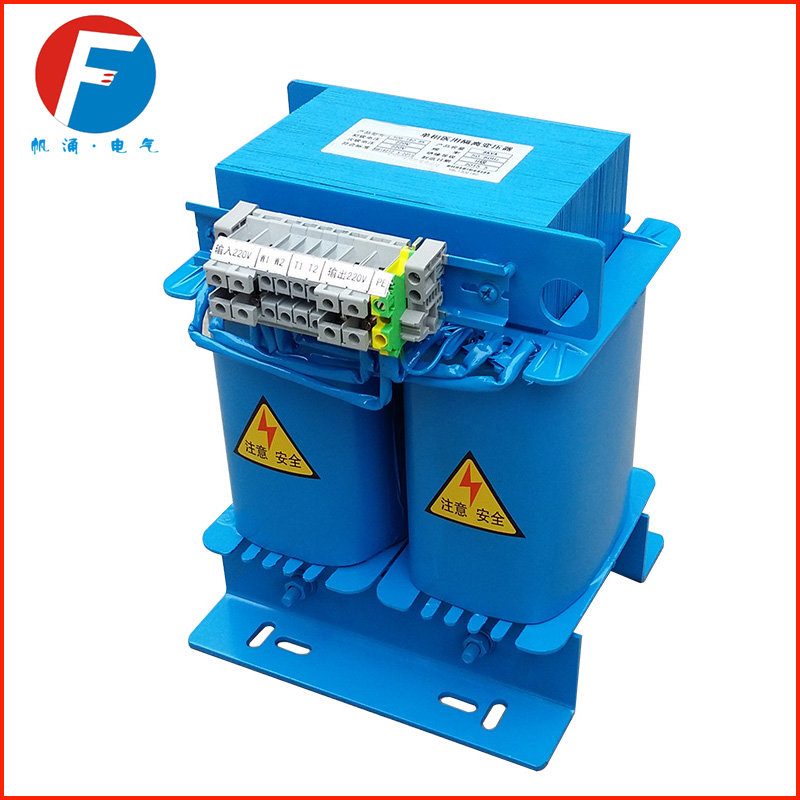

醫用隔離變壓器

產品類別: 醫用變壓器

在醫院的特殊環境里，漏電電流對病人構成了潛在的危險，因此對電氣安全設計也提出了特殊的要求。尤其是那些生命攸關的場所，如外科手術室、重癥監護室、心臟手術室等地均需安裝醫用IT系統(醫用隔離變壓器等)，其目的就是為了保證對該場所內的醫療電器提供一個安全可靠的電源，以確保病人的安全。
?

全國熱線15026779306 / 021-61998187

產品 · 簡介

醫用隔離變壓器系統（又稱醫用IT隔離供電系統）在醫療領域的必選性：
　　（IT隔離供電系統，即中性點不接地配電系統）
　　1. 隔離變壓器系統因降低了接觸電壓和電網對地漏電流（有效控制對心臟的直接漏電流），故人身觸電危險被降到最小程度。
　　眾所周知，當用電設備對人體心臟直接漏電大于10uA 時，會造成對病人的微電擊事故。而在一般通用建筑中所采用的RCD、ELCB等對地漏電保護開關，其動作響應值是mA級（如：30 mA），遠遠不能滿足醫療領域的需要。
　　因此，現在國際上對醫療領域中的手術室、ICU、CCU等重要場所通常采用局部“中性點不接地的供電系統”（即“IT系統”或稱“隔離電源系統”）供電。1912年芬蘭澄諾灝亞（CNHY）電氣控制有限公司通過單相3KVA-10KVA的隔離變壓器給這些場所供電，首先就防止了其它供電回路中的漏電流通過接地線竄入手術室、ICU、CCU的醫療電氣設備上對病人的安全構成威脅；另外，一旦隔離電源上所接的負載（如各種醫療電氣設備）出現對地故障，因對地不能構成回路，只能產生一個很小的容性漏電流，極大地保護了病人免遭漏電流的傷害。
　　2. 隔離變壓器系統在電網負載端出現第一個絕緣故障點時，不會引起電源空開動作（跳閘），保證了供電的連續性。
　　隔離變壓器系統在醫療領域某些場所因對供電持續性要求很高，故設計成兩路（甚至三路）電源（接地供電系統）自動切換，以保證這些特殊場所的供電連續性，但如果在負載端出現相對絕緣故障時，故障電流將經過電源中性點對地構成回路，從而形成一個較大的故障電流，使上一級空開或熔斷器動作，最終導致供電中斷。而如果在這些特殊場所局部采用IT配電系統時，因其電源中性點不接地，當負載端出現第一點相對地絕緣故障時，因其對地不能構成回路，只會產生一個很小的容性漏電流，對人體不會產生危害，同時也不會導致空開動作，從而保證了手術室供電的連接性。
　　3. 隔離變壓器系統降低了對地漏電流，故提高了防火安全性。

產品 · 參數

我公司產品符合以下標準或規范：中國《醫院潔凈手術部建筑設計規范》GB50333-2002，中國《民用建筑設計規范》JGJ/T16-92，國際電工委員會《建筑物電氣裝置：特殊裝置或場所－醫療場所》IEC60364-7-710：2002

醫用隔離式變壓器抗干擾能力強，能有效地杜絕電網上的雜訊、雜波、高壓、浪涌等，為客戶的設備提供一個安全的、高質量的電力環境。

節能效益分析：

1、采用國產優質的高磁通硅鋼片制造，確保產品性能穩定、損耗低；

2、初級繞組和次級繞組電氣完全隔離，能有效去除三次諧波和抑制各種干擾；

3、產品線圈采用真空壓力浸漆，高溫固化干燥，漆膜光亮均勻、不龜裂；

4、產品安全、環保、節能，具有難燃、阻燃、無毒、自熄、防火等特性；

5、產品機械強度高，耐潮濕、鹽霧、灰塵能力強，比較適合在重度污染環境下運行；

6、該系列產品噪音低、具有過流過載保護、適用負載廣泛、能承受瞬間超載、可長期連續工作。

醫用隔離變壓器特性優點：

帆涌醫用隔離變壓器一般是指1：1的變壓器。它們之間沒有聯接，原副邊繞線圈之間由絕緣紙或絕緣條作隔離。因輸入與輸出電流做到有效隔離，能起到抑制諧波作用，比較適合于數控型設備、精密設備，且有效功率高。

由于次級不和地相連，次級任一根線與地之間沒有電位差，減少了各種雜波和干擾。醫用IT隔離變壓器在交流電源輸入端的特點:

1、采用隔離變壓器去掉三次諧波和干擾信號比較嚴重的電網上的三次諧波和減少干擾信號。

2、采用隔離變壓器可以產生新的中性線，避免由于電網中性線不良造成設備運行不正常。

3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。

隔離變壓器在交流電源輸出端的特點：

1、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。

2、在隔離變壓器輸入端采樣,使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。

3、若負載不平衡，也不影響穩壓電源的正常工作。

醫用隔離變壓器工作原理：

ES710隔離變壓器，根據GB 16895.24-2005標準和IEC60364-7-710有關規定，在2類場所內（各類手術室、喚醒室、重癥監護室、心臟監護室等均屬于2類場所）必須使用IT隔離電源系統進行供電。用隔離變壓器以分隔非保護區域與保護區域，在隔離變壓器的次級引出IT系統的電源，以防止產生接地故障電流。使用IT隔離電源是醫療場所供電安全可靠的關鍵。

如下設備應使用隔離電源系統供電：

高頻外科設備、輸液泵、麻醉設備、病人監護設備、透析設備、脈壓機、心力記錄儀、注射泵、心肺機、恒溫培養箱、心率電子脈沖調節器等。

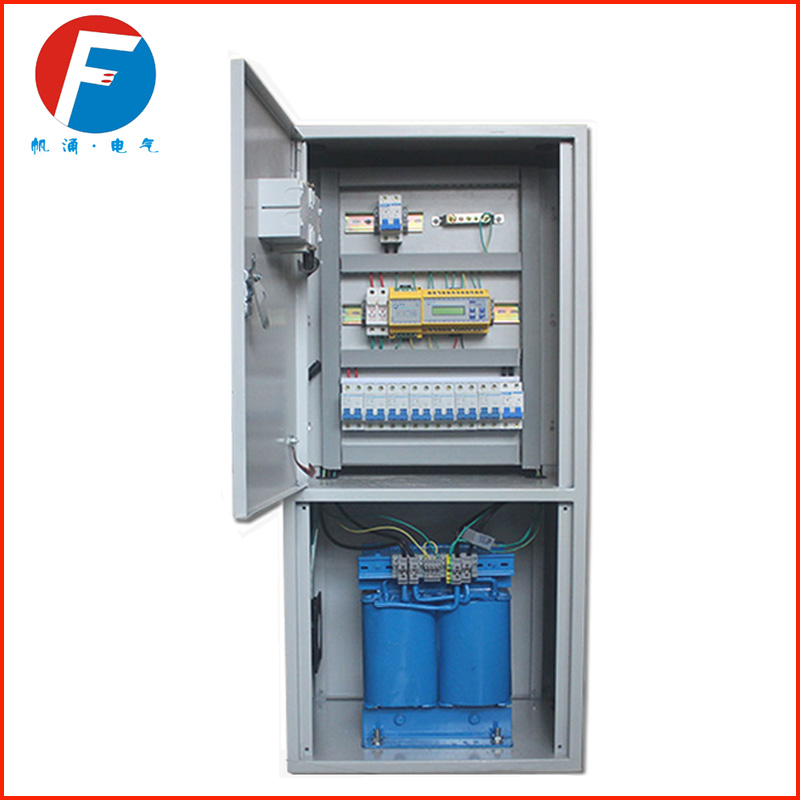

醫用隔離電源系統的組成：

IT隔離電源系統由隔離變壓器，絕緣監視儀、外接報警顯示等設備組成，其它名稱包括：手術室隔離電源，醫用隔離電源、醫用IT隔離電源、醫療隔離電源、醫用絕緣檢測儀、手術室絕緣檢測儀等。

ES710隔離電源原理：

一般供電電網是以大地作為參考電位，相線中的電流可以通過任何未絕緣的通道，對地構成回路，這是電擊的根本原因。隔離供電是采用隔離變壓器供電，電源經隔離變壓器隔離后，原電網中的地已不再是參考電位。隔離變壓器任何一根輸出線都不與地直接構成回路，這就提供了供電的安全性。

ES710系列醫用隔離電源的特點：

ES710系列醫用隔離電源，設計用于需要高效率、低噪聲隔離電源的醫療場合和噪聲敏感的醫療儀器和精密的測量設備。降低傳導和輻射電磁干擾（EMI）技術，理想的頻率諧波，靈敏的監測和保護設計，實時監測設備、電網的絕緣、負荷、溫度等信息，時刻保護監測電網運行，在出現異常時立即動作并報警，并可聯動相關設備進行聯鎖保護。確保萬無一失。
