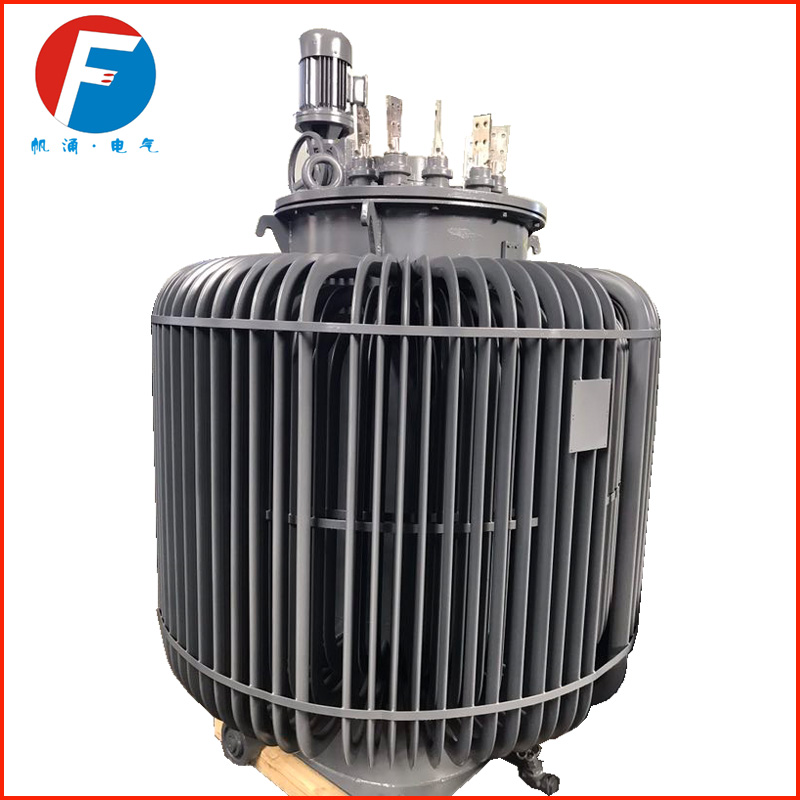

三相油浸式感應調壓器

產品類別: 油浸式感應調壓器

帆涌三相油浸式感應調壓器廣泛應用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道、工業 (如電機電器試驗、接觸器、電爐控溫、整流設備配套、發電機勵磁、化工、冶金、儀器儀表、機電制造、輕工等)、科學實驗、公用設施，以實現調壓、控溫、調速、調光、功率控制等目的，是一種理想的交流調壓電源。

全國熱線15026779306 / 021-61998187

產品 · 簡介

帆涌 TSJA型油浸式感應調壓器具有輸出電壓波形畸變小、調壓范圍大、調整特好、無觸點調壓、壽命　長、使用和維護方便，能長期可靠運行等特點，能在帶負載情況下平滑、無級地調節輸出電壓，過載能力強，具有兩種調壓速度，是電機、變壓器和其他電器最理想的可調電源。

產品 · 參數

三相感應調壓器（TSJA）是一種結構與周轉的繞線式與異步電動機相似的電壓調節電源，當連續改變定子與轉子間相對角位移進，其輸出電壓也可連續改變。三相感應調壓器主要用于工業設備中或?qū)嶒?yàn)室，當輸入電壓恒定時，可無極平滑的調節負載電壓。

三相感應調壓器參數

容量：30KVA-3000KVA

輸入電呀：380V（±10%）

輸出電壓：0-380V 0-430V 0-500V 0-650V(特殊電壓可定做）

頻率：50Hz/60Hz

溫升：＜60℃

精度：±3-5%

冷卻形式：液/油浸式

冷卻方式：強迫油循環

鐵心結構：環型

外形結構：立式

防潮方式：灌封式

波形失真：無附加波形失真

相對濕度：95%

環境溫度：-5℃∽+40℃

效率：＞90%

負載功率因數：COSφ₂=0.8

繞組：采用優質無氧銅電磁線

三相感應式調壓器安裝與調試

1、開箱后按裝箱單查收，然后將調壓器吊起，裝上地輪、墊圈（地輪兩邊），插上開口銷。

2、檢查箱內冷卻油是否在油位指示線以上，如不到油位指示線，需對三相感應式調壓器補充加入冷卻油（DB—10），使箱內冷卻油應保持在油位指示線以上。

3、新安裝活計長期未用的調壓器，運行前須用500伏兆歐測量繞組對地的絕緣電阻，其值不低于20MΩ時方可安全使用，否則應進行熱烘處理，熱烘處理方法一般可用空載帶電烘燥法或送入烘房烘燥，烘燥溫度為60±5℃，時間6h。烘燥后應檢查各緊固件是否松動，如有松動，應加以緊固，傳動部頒標位加注潤滑油9（脂）。

4、調壓器周圍應留適當空間，以利通風散熱，并便于隨時檢查。

5、電源電壓應符合調壓器銘牌上的輸入電壓。

6、調壓器必須良好接地，以保證使用安全

7、確保線路連接正確。

8、檢查調壓器的傳動機構，在整個調壓范圍內應轉動靈活，輕重均勻。

9、進行空載運行檢查，電動調壓時，其方向應與調壓器所標示的方向一致。輸出電壓達到兩極限值時,行程開關應動作,切斷電動機電源,停止電動機運轉。

帆涌三相感應式調壓器使用與操作

1、調壓器在帶負載調壓時，應使輸出電壓由下限值逐漸升高到需要值。

2、使用時應經常注意在輸出電壓整個范圍內輸出電流不超過額定值。如果過電流時間較長，易使調壓器燒壞或降低壽命。

3、調壓器允許在105%的額定輸入電壓下輸出額定電流，當輸出電流不大于額定輸出電流時，調壓器可在高于105%但不超過110%的額定電壓下運行。但輸入電壓U應按下式加以限制。

U1（%）=110-5K（式中：K—輸出電流與其額定值的比值，O K I）

4、因過載或短路而使保險銷切斷時，應立即查明原因，并換上同樣尺寸和同樣材料的保險銷后，方可使用。
